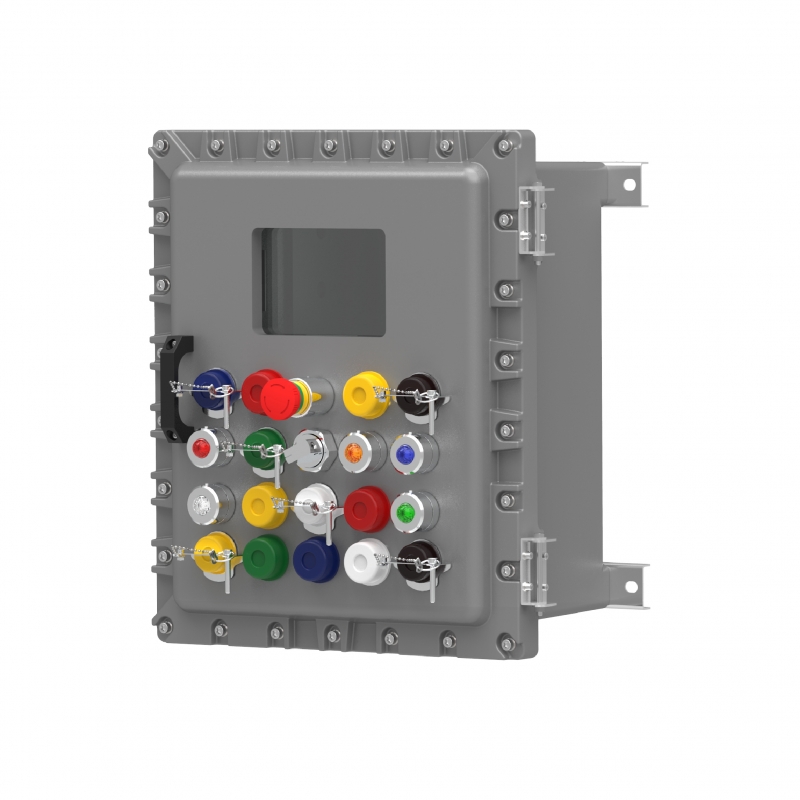

耐壓防爆控制操作箱-56
品名：耐壓防爆控制操作箱-56
類型：耐壓防(隔)爆型
料號：SDEC-56000-00AL-000
標記：Ex d IIB+H2 T4/T6 Gb,Ex tb IIIC T85℃ Db
本體材質：
鋁合金成型，粉體烤漆，通過1000小時鹽霧試驗。 燈管護罩：
燈頭尺寸： 認證單位：
鋁合金成型，粉體烤漆，通過1000小時鹽霧試驗。 燈管護罩：
燈頭尺寸： 認證單位：
Ex d,SDEC-56,L680xW580xH320,Ex d IIB+H2 T4/T6 Gb,Ex tb IIIC T85℃ Db
防爆等級 |
|
| 防爆標記 | EX |
| 氣體防爆型式 | d |
| 粉塵防爆類型 | tD(ta,tb,tc) tb |
| 危險氣體分類 | IIB |
| 特殊氣體標記 | H2 |
| 氣體溫度等級 | T4 /T6(無排水呼吸器) |
| 粉塵溫度等級 | T85℃ |
| 氣體危險場所 | Gb |
| 粉塵危險場所 | Db |
| 防護等級 | IP66 |
商品規格 |
|
| 電壓(V) | AC220/380/440/460/480V |
| 電壓頻率(Hz) | 60 |
| 額定電流(A) | 150 |
| 工作溫度(℃) | -20~+60 |
| 固定方式 | 壁掛式 |
| 出線孔/螺紋單位 | NPT |
| 重量 | 95kg |

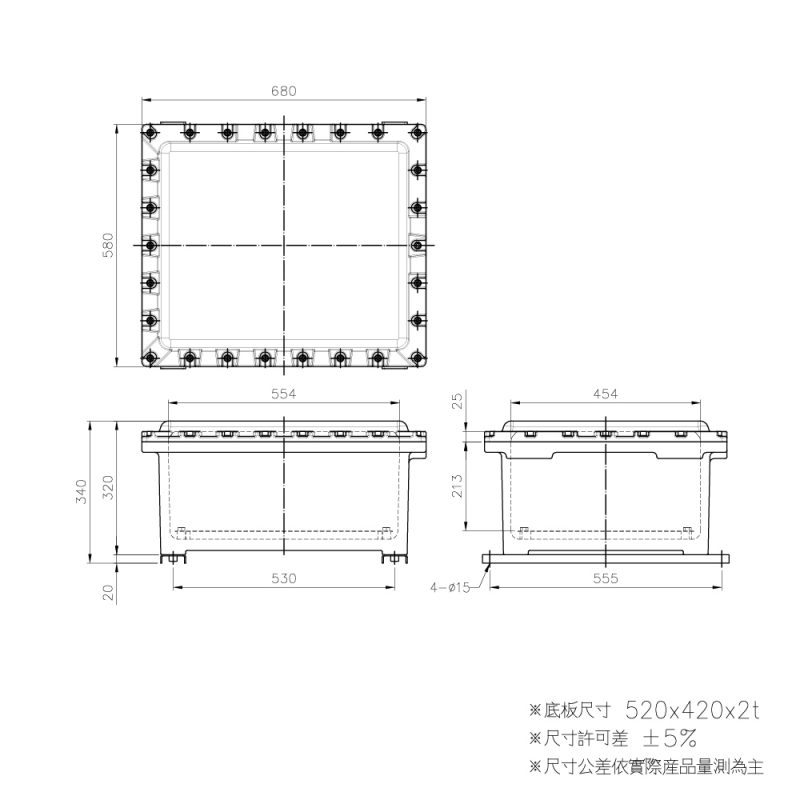

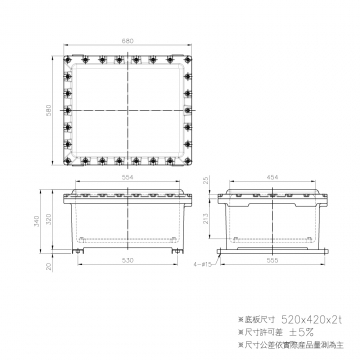

| 外型尺寸(mm) | L(圖A) 680 W(圖B) 580 H(圖C) 320 |
| 內部尺寸(mm) | L(圖D) 554 W(圖E) 454 H(圖F) 238 |
| 安裝尺寸(mm) | (外)(圖G) 530 (內)(圖H) 555 Ø(圖J) 15 |
| 電源線相位角 | 三相 AC220/380/440/460/480V |
| 型號代碼 | 56 |
| 元件數量(個) | 0~35 (7*5)/開窗 0~20 |
| 產品來源 | 台灣製造 |
敘述：
開孔數量需求請洽業務，元件需另外購買
T4等級具有排水呼吸器，T6等級沒有排水呼吸器。
| SDEC鋁合金控制箱-矩形窗口適用選擇(長*寬)-玻璃視窗 | |||||||||
| 代號 | 視窗大小 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 |
| W1 | L95*W50mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| W2 | L105*W75mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| W3 | L120*W108mm | - | - | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| W4 | L150*W100mm | - | - | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| W5 | L210*W140mm | - | - | - | - | - | ✓ | ✓ | ✓ |
